Hintergrundbild

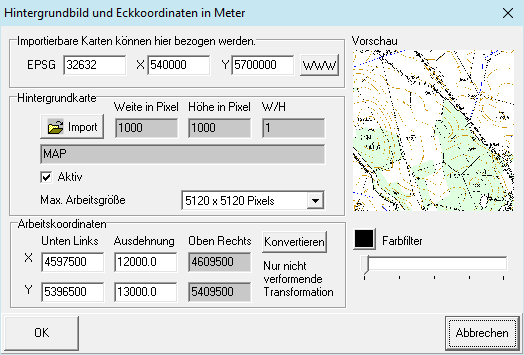

Formular Hintergrundbild

In diesem Formular kann ein Bild als Hintergrund für die grafische Darstellung definiert werden. Dateien des Typs gif, jpg, jpeg, tif, bmp, emf, wmf und png können benutzt werden. Vorzugsweise sollte ein skalierbares Format wie emf oder wmf benutzt werden. Die Koordinaten bezeichnen die linke untere und die rechte obere Ecke des Bildes. Bei Dateien (TIF, PNG, JPG, GIF), die eine zusätzliche TGF-, PGW-, JGW- oder GFW-Datei mit Referenzinformationen (Weltdatei; ohne Drehung) haben, werden die Weltdateien mit eingelesen. Bisher wurden nur TGF-Dateien berücksichtigt.

Es wird nun die Ausdehnung in X und Y-Richtung angegeben und nicht mehr die rechte obere Ecke. Dieses erleichtert das verschieben des Koordinatensystems. Falls schon andere Elemente mit Koordinaten belegt sind, können diese über "Spaltenwerte modifizieren" angepasst werden.

Skalierte PNG-Karten können über unser Karten-Interface von www.openstreetmap.org bezogen werden. Die nötigen Daten zur Skalierung sind im Dateinamen enthalten, der deshalb nicht verändert werden darf.
Unterstutzte Projektionen:

Tipp: Grafik in ein Grafikprogramm laden, evtl. drehen (horizontal ausrichten) und dann auf den Eckpunkten ausschneiden.

Koordinatensystem (optional): Hier können komplexe Koordinatentransformationen durchgeführt werden. Diese Funktion muss evtl. separat installiert werden.

Farbfilter: Mit dem Schieberegler kann das Bild aufgehellt werden und über den Farbknopf (wenn ungleich schwarz) kann eine monochrome Farbedarstellung gewählt werden. Das Farbfilter dient dazu eine Darstellung übersichtlicher zu gestalten.

Max. Arbeitsgröße kann bei angeschalteten Expertenmode vergrößert werden. Damit wird die zu importierende Grafik, wenn größer, weniger verkleinert. Das erhöht die Qualität und vermindert die Performance.

Hinweis: Dieses Formular wird über Karte hinzufügen Hintergrundbild hinzufügen aufgerufen.
