P&K TAL2K (TA Luft 2002 / AUSTAL)

Monitor-Punkte

New Version P&K AST

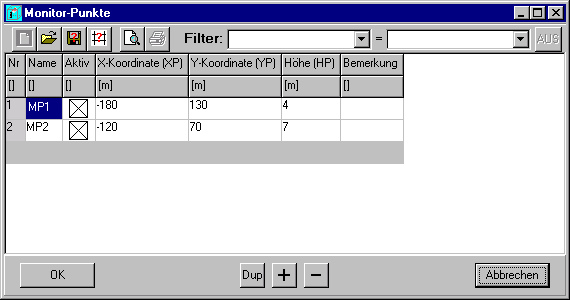

Formular zur Definition von Monitorpunkten / Beurteilungspunkten. Diese Elemente können auch unter Grafisches Werkzeug zum Zeichnen von Objekten platziert werden.

Nr

Nr. wird nur programmintern verwendet. Die Zuordnung kann sich z.B. beim Einfügen von Reihen ändern.

Name

Beliebige Bezeichnung des Monitorpunktes.

Aktiv

Mit diesem Schalter lässt sich ein Monitorpunkt mit allen abhängigen Größen abschalten. Er wird damit in der Berechnung nicht berücksichtigt.

X-Koordinate (XP)

X-Koordinate des Monitorpunktes (Beurteilungspunkt) relativ zu Gx.

Y-Koordinate (YP)

Y-Koordinate des Monitorpunktes (Beurteilungspunkt) relativ zu Gy.

Höhe (HP)

Höhe des Monitorpunktes (Beurteilungspunkt) über Grund.

Bemerkung

Erläuternder Text. Die Bemerkung wird per Voreinstellung im Report nicht gezeigt, kann aber im Setup (im Report) zugeschaltet werden.

---

Siehe auch:

• Stoffe und Zeitreihe bearbeiten für Vorbelastungen
• Bedienung innerhalb der Tabellen
