P&K AST (TA Luft 2021 / AUSTAL)

Gelände Raster Definieren

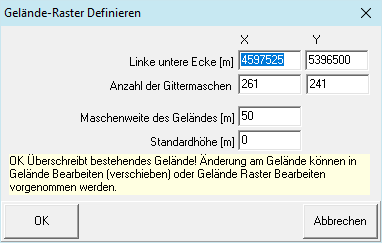

Formular zur Erzeugung eines Geländerasters oder Anzeige der Parameter eines regelmäßigen Rasters.

Die Maschenweite des Geländerasters muss nicht mit der Maschenweite des Rechenrasters / Rechengebietes übereinstimmen, allerdings muss das Rechengebiet vollständig innerhalb des vom Geländerasters abgedeckten Bereiches liegen. Das Raster darf keine ungültigen Werte (NODATA_value) oder Lücken enthalten und es muss für die Berechnung regelmäßig sein.

Linke untere Ecke [m]

X- und Y-Koordinate der linken unteren Ecke des Geländes. (X nach rechts (Osten) aufsteigend, Y nach oben (Norden) aufsteigend)

Anzahl der Gittermaschen

Anzahl der Gittermaschen in X- und Y-Richtung.

Maschenweite des Geländerasters [m]

Abstand der horizontalen und vertikalen Knoten.

Standardhöhe [m]

Das Raster wird mit dieser Höhe vorbelegt.

Siehe auch:

• Geländehöhenraster Bearbeiten; Einstellungen zur Übersichtlichkeit
• Geländehöhen Bearbeiten für nicht regelmäßige Gebiete, Import und Export
• Calculator
• Bedienung Innerhalb der Formulare
