P&K AST (TA Luft 2021 / AUSTAL)

Geländehöhenraster

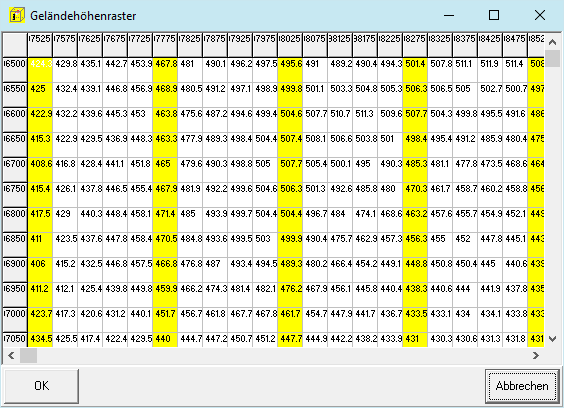

Formular zur Bearbeitung eines regelmäßigen Geländerasters (Rechteck). Links und Oben werden die Koordinaten rechtsbündig angezeigt. Innerhalb der Matrix können die Höhen modifiziert werden. Zur besseren Orientierung wird ein Orientierungsraster (gelb) eingeblendet. Das Gelände kann in diesem Formular vergrößert oder verkleinert werden (rechte Maustaste).

Die Maschenweite des Geländerasters muss nicht mit der Maschenweite des Rechenrasters / Rechengebietes übereinstimmen, allerdings muss das Rechengebiet vollständig innerhalb des vom Geländeraster abgedeckten Bereiches liegen. Das Raster darf keine ungültigen Werte (NODATA_value) oder Lücken enthalten und es muss für die Berechnung regelmäßig sein.

Siehe auch:

• Einstellungen zur Übersichtlichkeit
• Gelände Raster Definieren
• Geländehöhen Bearbeiten für nicht regelmäßige Gebiete, Import und Export
• Calculator
• Bedienung innerhalb der Tabellen
