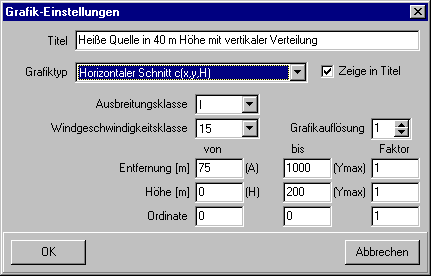

Einstellungen zu den Darstellungen von Konzentrationsverläufen und Fahnenschnitten
Product has been archived / Produkt wurde archiviert
Grafiktyp
Auswahlliste der grafischen Darstellungen
Ausbreitungsklasse
Die Fahnendarstellung kann auf eine Ausbreitungsklasse beschränkt werden.
Windgeschwindigkeit
Die Fahnendarstellung kann auf eine Windgeschwindigkeitsklasse beschränkt werden. Der Wert Null veranlaßt die Berücksichtigung aller Klassen.
Entfernung
Für Detailuntersuchungen ist die Beschränkung der Darstellung auf einen interessanten Entfernungsbereich möglich. Der Anfangswert dieses Bereiches in Metern von der Quelle wird hier gesetzt. Ist der Anfangswert größer gleich dem Endwert, wird eine automatische Skalierung vorgenommen. Im Grafiktyp (c(A,y,z)) wird hier der Abstand des Schnittes von der Quelle eingetragen.
Höhe
Für die Grafiktypen c(x,zmax) und g(x,zmax) können Kurven bei vorhandener vertikaler Verteilung für eine beliebige Höhe über dem Erdboden und Kurven ohne vertikale Verteilung für das Aufpunktniveau dargestellt werden.
Bei der Darstellung eines vertikalen Schnittes (Typ c(x,z), g(x,z) und c(x,y)) ist hier der Anfangswert des Höhenbereichs einzutragen. Ist der Anfangswert größer gleich dem Endwert, wird eine automatische Skalierung vorgenommen.
Bei der Darstellung des horizontalen Schnittes (Grafiktyp c(y,z)) ist hier die Schnitthöhe eingetragen.
Ordinate
Für Detailuntersuchungen ist die Beschränkung der Darstellung auf einen interessanten Wertebereich möglich. Ist der Anfangswert größer gleich dem Endwert, wird eine automatische Skalierung vorgenommen.
Grafikauflösung
Aus Zeitgründen werden die grafischen Darstellungen nicht mit der vollen Auflösung des Displays aufgebaut, sondern mit einer um den Faktor dieses Parameters geringeren Auflösung.
Zeige in Titel
Wenn diese Checkbox gewählt wurde, wird der Grafiktyp im Titel der Grafik angegeben.
Faktor
Skalierungsfaktoren, mit denen die Skalen in lesbare Dimensionen umgerechnet werden. Die Faktoren werden den Überschriften angehängt
