Darstellung von Konzentrationsverläufe und Fahnenschnitten

Product has been archived / Produkt wurde archiviert

In diesem Programm können verschiedene Darstellungen der Rauchgasfahne erzeugt werden. Wie die Darstellungen aus dem Konzentrationsfeld abgeleitet werden, wird in Formular Einstellungen zu den Darstellungen von Konzentrationsverläufen und Fahnenschnitten bestimmt. In dem Formular Konfiguration der Farbskala, wird die in Schnitten zu verwendende Farbskala definiert.

Die meisten Grafiken können gezoomt werden; dazu muss ein Rechteck von der linken oberen Ecke zur rechten unteren Ecke mit der Maus aufgespannt werden. Um den Zoom rückgängig zu machen, muss ein Rechteck von der rechten unteren zur linken oberen Ecke mit der Maus aufgespannt werden. Außerdem kann die Grafik verschoben werden; dazu zieht man die Grafik, mit der rechten Maustaste gedrückt. Der Schalter 3D bringt die Grafik wieder in den zweidimensionalen Zustand zurück. Von den Schaltern in der Werkzeugleiste bringen einige die Grafik in den dreidimensionalen Zustand. Mit dem Setup-Schalter lässt sich ein Formular öffnen, in dem die Grafik parametriert werden kann. Diese Funktion ist nur für letzte Feinarbeiten gedacht, diese Einstellungen werden nicht gespeichert.

Hier einige Beispieldarstellungen

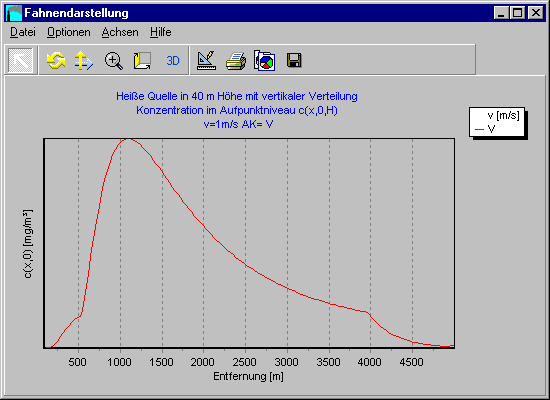

• Immissionskonzentration in Höhe des Aufpunktniveaus c(x,0,H) [mg/m³] (bei vorliegender Vertikalverteilung beliebige Höhe)
• Depletionsfaktor g(x,0,H) (dimensionslos)
• Immissionskonzentration am Boden c(x,0,0) [mg/m³]
• Höhe der Abgasfahne h(x) (m)

• Immissionskonzentration im vertikalen Schnitt in der Fahnenachse c(x,0,z) [mg/m³]
• Depletionsfaktor im vertikalen Schnitt in der Fahnenachse g(x,0,z) (dimensionslos)
• Immissionskonzentration im vertikalen Schnitt senkrecht zur Fahnenachse (c(A,y,z) [mg/m³]
• Immissionskonzentration im horizontalen Schnitt c(x,y,H) [mg/m³]

Siehe auch: Bedienung innerhalb der Grafiken
